Płyta elektroniki PCB SMD do sterownika TCU Multitronic VL381 (0AW) – zamiennik 0AW927156K

Opis

Płyta PCB do sterownika Multitronic – rozwiązanie dla sterowników nienadających się do klasycznej naprawy

Sterownik TCU skrzyni bezstopniowej Multitronic VL381 (0AW) należy do najbardziej zaawansowanych modułów elektronicznych stosowanych w przekładniach automatycznych grupy VAG. Odpowiada za przetwarzanie sygnałów z czujników, sterowanie elektrozaworami hydrauliki oraz kontrolę strategii zmiany przełożenia.

W praktyce serwisowej zdarzają się przypadki, w których uszkodzenie fabrycznej płyty elektroniki jest na tyle rozległe, że naprawa na poziomie pojedynczych komponentów staje się technicznie nieuzasadniona lub niemożliwa. Dotyczy to między innymi uszkodzeń wielowarstwowej płytki drukowanej, przerw w połączeniach wewnętrznych, rozległych uszkodzeń termicznych czy uszkodzeń mechanicznych powstałych podczas wcześniejszych prób napraw.

W takich sytuacjach alternatywą jest wymiana kompletnej płyty PCB przy zachowaniu oryginalnej obudowy sterownika

Opracowana na podstawie doświadczeń z napraw sterowników Multitronic

Od ponad 15 lat ECUDoctor specjalizuje się w diagnostyce, naprawach oraz analizie sterowników automatycznych skrzyń biegów. Własne zaplecze badawczo-rozwojowe pozwoliło dokładnie poznać najczęściej występujące uszkodzenia sterowników Multitronic oraz opracować rozwiązania umożliwiające ich skuteczną regenerację.

Oferowana płyta PCB powstała jako odpowiedź na przypadki, w których klasyczna wymiana pojedynczych elementów elektronicznych nie pozwala przywrócić pełnej sprawności sterownika. Dzięki temu warsztat może odbudować moduł z wykorzystaniem nowej płyty elektroniki, zamiast poszukiwać trudno dostępnych lub używanych sterowników o nieznanej historii eksploatacji.

Technologia wykonania

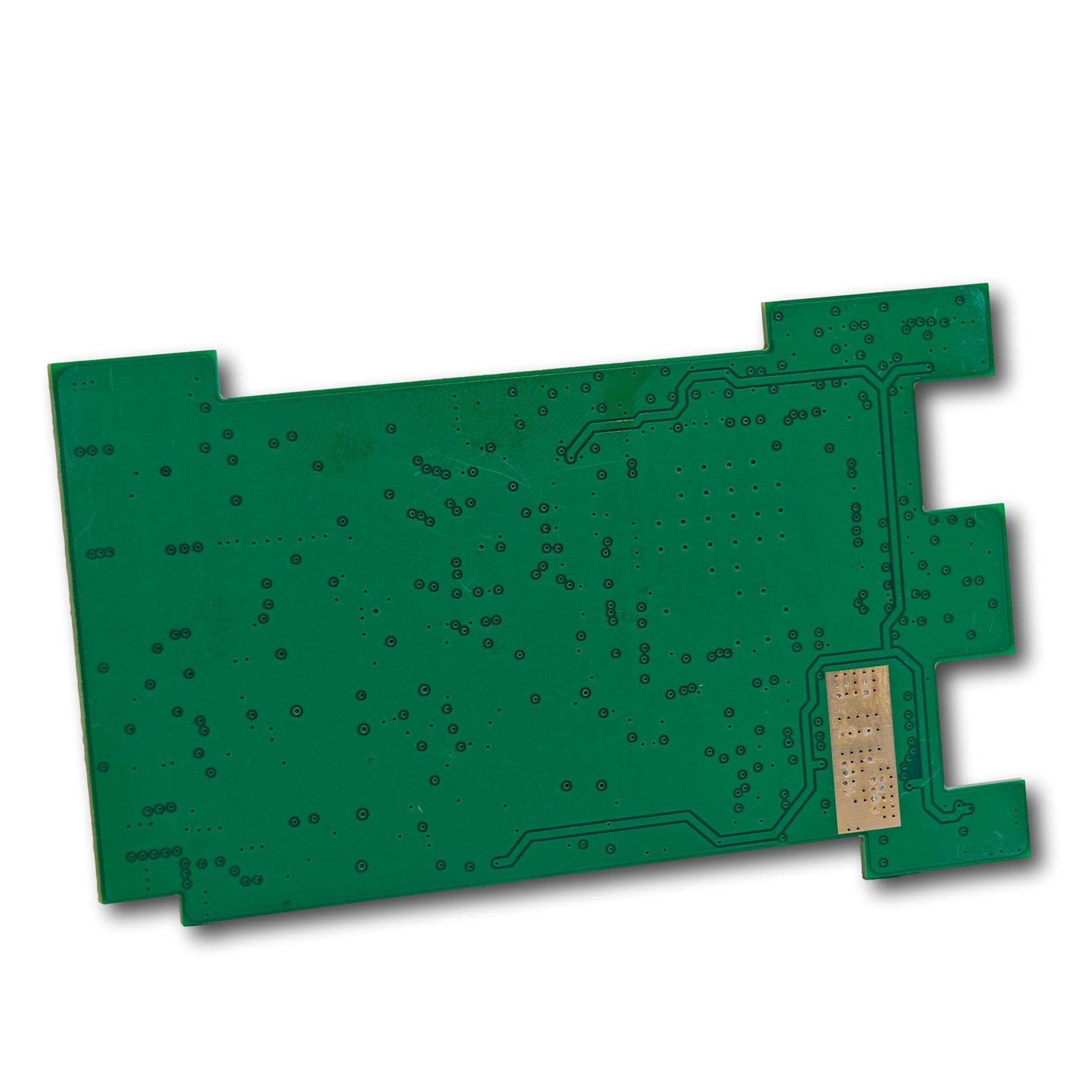

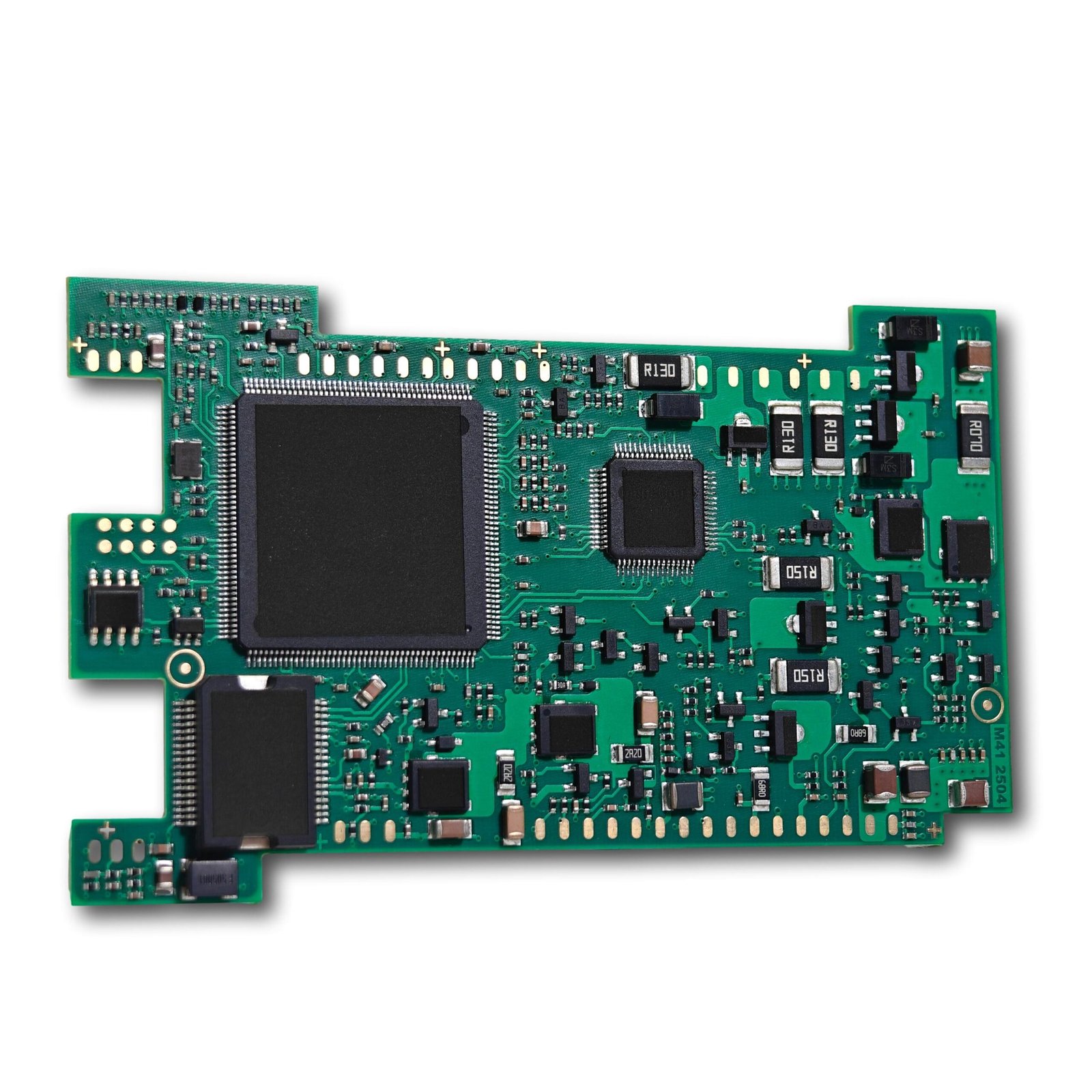

Płyta została wykonana w technologii montażu powierzchniowego SMD i przeznaczona jest do instalacji w oryginalnej obudowie sterownika TCU.

Rozwiązanie zachowuje zgodność z oprogramowaniem stosowanym w sterownikach przeznaczonych do pojazdów:

• Audi A4
• Audi A5
• Audi A6
• Audi A7

Produkt stanowi bezpośredni zamiennik sterownika oznaczonego numerem:

0AW927156K

Dzięki zachowaniu zgodności konstrukcyjnej możliwe jest wykorzystanie oryginalnej obudowy sterownika podczas procesu regeneracji.

Kluczowa informacja dotycząca kompatybilności czujników ciśnienia

Przed rozpoczęciem naprawy należy zweryfikować wersję zastosowanych czujników ciśnienia.

Oferowana płyta współpracuje wyłącznie z nowszym typem czujników, których sygnał zwrotny wynosi 0,54 V.

Nie jest kompatybilna z wcześniejszymi wersjami czujników stosowanymi między innymi w sterownikach:

• 156E
• 156G
• wybranych wersjach 156H

W przypadku występowania starszego typu czujników konieczna jest ich wymiana na wersję zgodną z płytą PCB.

Jest to istotny etap diagnostyki, który powinien zostać wykonany przed montażem, aby uniknąć nieprawidłowej pracy sterownika po regeneracji.

Kiedy wymiana płyty PCB jest uzasadniona?

Wymiana kompletnej płyty elektroniki może być konieczna w przypadku:

• uszkodzenia wielowarstwowej struktury PCB,
• uszkodzeń ścieżek niemożliwych do trwałej naprawy,
• rozległych uszkodzeń po zwarciach,
• uszkodzeń mechanicznych płytki,
• nieudanych wcześniejszych prób napraw,
• korozji obejmującej znaczną część elektroniki.

Każdy przypadek powinien zostać poprzedzony profesjonalną diagnostyką sterownika.

Kontrola jakości

Komponent został przygotowany z myślą o zastosowaniach profesjonalnych. Wieloletnie doświadczenie ECUDoctor w naprawach sterowników TCU pozwala dobierać rozwiązania wykorzystywane również podczas regeneracji realizowanych we własnym serwisie.

Dzięki temu warsztaty otrzymują element przeznaczony do odbudowy sterownika zgodnie z wymaganiami specjalistycznych napraw elektroniki samochodowej.

Kompatybilność

Płyta przeznaczona jest do sterowników:

• Multitronic VL381
• 0AW

Numer referencyjny:

• 0AW927156K

Kompatybilne pojazdy:

• Audi A4
• Audi A5
• Audi A6
• Audi A7

Przed montażem należy zweryfikować zgodność wersji sprzętowej sterownika oraz typ zastosowanych czujników ciśnienia.

Profesjonalny montaż

Montaż wymaga całkowitego rozebrania sterownika, przełożenia odpowiednich elementów oraz wykonania prac na poziomie elektroniki precyzyjnej.

Proces naprawy wymaga doświadczenia w serwisowaniu sterowników TCU, odpowiedniego wyposażenia warsztatowego oraz możliwości przeprowadzenia końcowej diagnostyki.

Jeżeli sterownik uległ uszkodzeniu i nie dysponujesz odpowiednim zapleczem technicznym, ECUDoctor oferuje również usługę profesjonalnej regeneracji z wykorzystaniem sprawdzonych komponentów.

Najważniejsze cechy produktu

• zastępcza płyta elektroniki PCB do sterownika TCU Multitronic
• wykonana w technologii montażu powierzchniowego SMD
• przeznaczona do montażu w oryginalnej obudowie sterownika
• bezpośredni zamiennik sterownika 0AW927156K
• zgodna z oprogramowaniem modeli Audi A4, A5, A6 i A7
• współpracuje z czujnikami ciśnienia o sygnale zwrotnym 0,54 V
• rozwiązanie dla sterowników z uszkodzoną płytą PCB
• przeznaczona do profesjonalnych napraw elektroniki samochodowej

Kompatybilność / Numery sterowników

Sterownik

• Multitronic VL381
• 0AW

Numer referencyjny

• 0AW927156K

Kompatybilne pojazdy

• Audi A4
• Audi A5
• Audi A6
• Audi A7

Wymagane czujniki ciśnienia

• nowy typ
• sygnał zwrotny 0,54 V

Niekompatybilne wersje

• HW 156E
• HW 156G
• wybrane HW 156H wyposażone w starszy typ czujników

Wymagania montażowe i profesjonalny serwis

Produkt przeznaczony jest wyłącznie dla warsztatów samochodowych oraz specjalistów zajmujących się naprawą elektroniki pojazdowej.

Naprawa wymaga:

• specjalistycznego wyposażenia,
• doświadczenia w regeneracji sterowników,
• weryfikacji kompatybilności czujników ciśnienia,
• kontroli działania sterownika po zakończeniu naprawy.

ECUDoctor oferuje możliwość wykonania kompletnej regeneracji sterownika we własnym serwisie.

Parametry produktu

FAQ

Czy płyta zastępuje cały sterownik?

Nie. Jest to płyta elektroniki przeznaczona do montażu w oryginalnej obudowie sterownika.

Czy pasuje do wszystkich sterowników 0AW?

Nie. Przed zakupem należy zweryfikować numer sterownika oraz zgodność wersji sprzętowej.

Jakie czujniki ciśnienia są kompatybilne?

Wyłącznie nowszy typ czujników generujących sygnał zwrotny 0,54 V.

Czy starsze czujniki można pozostawić?

Nie. Czujniki stosowane w wersjach 156E, 156G oraz części sterowników 156H wymagają wymiany.

Czy produkt wymaga programowania?

Płyta jest zgodna z oprogramowaniem sterownika 0AW927156K, jednak sposób uruchomienia modułu zależy od technologii naprawy i konfiguracji konkretnego sterownika.

Czy montaż może wykonać osoba bez doświadczenia?

Nie. Produkt przeznaczony jest wyłącznie dla specjalistów zajmujących się naprawą elektroniki samochodowej.

Czy ECUDoctor wykonuje taką naprawę?

Tak. Możesz przesłać własny sterownik do profesjonalnej regeneracji.
