Taśma flex gniazda wtyczki Stronic DL501

Opis

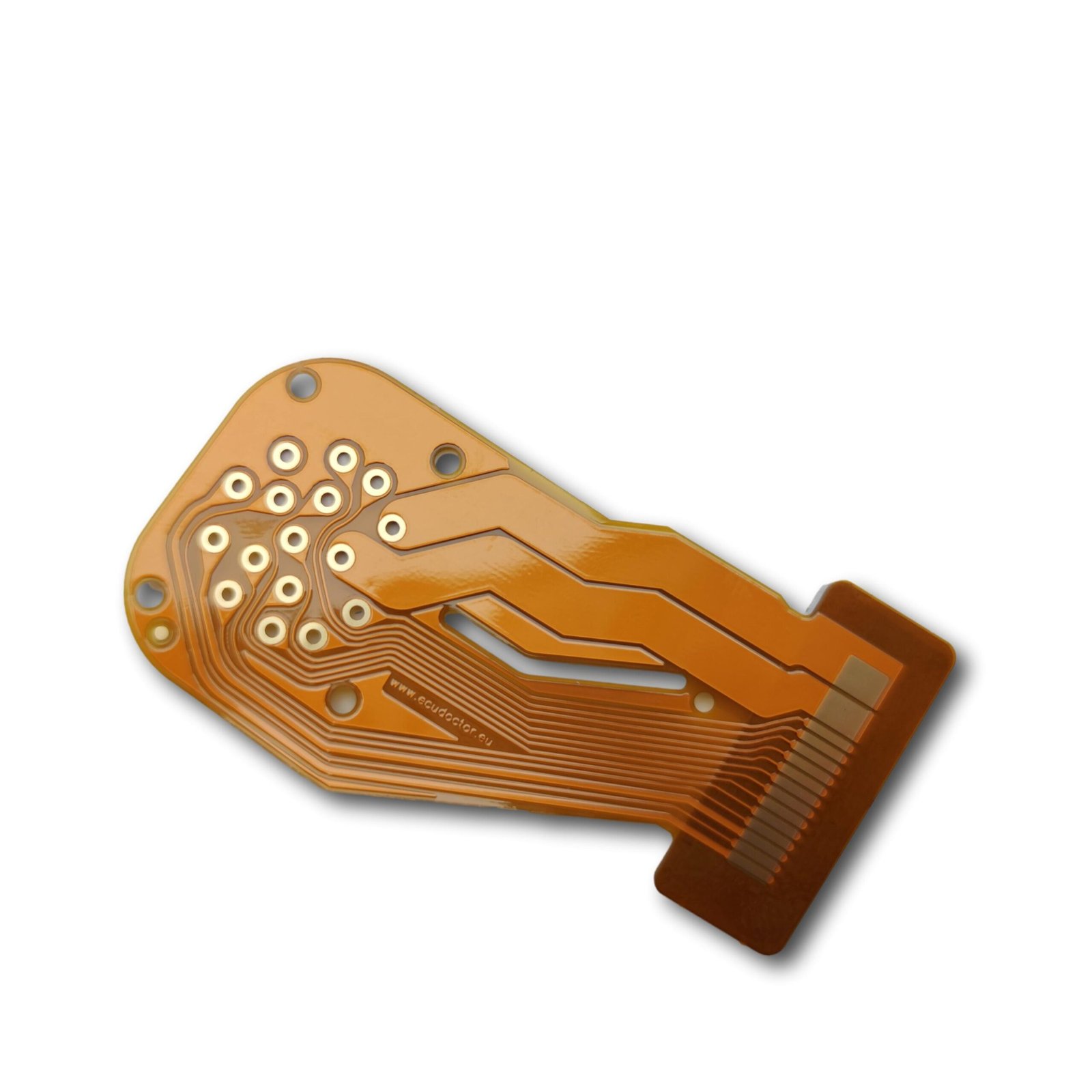

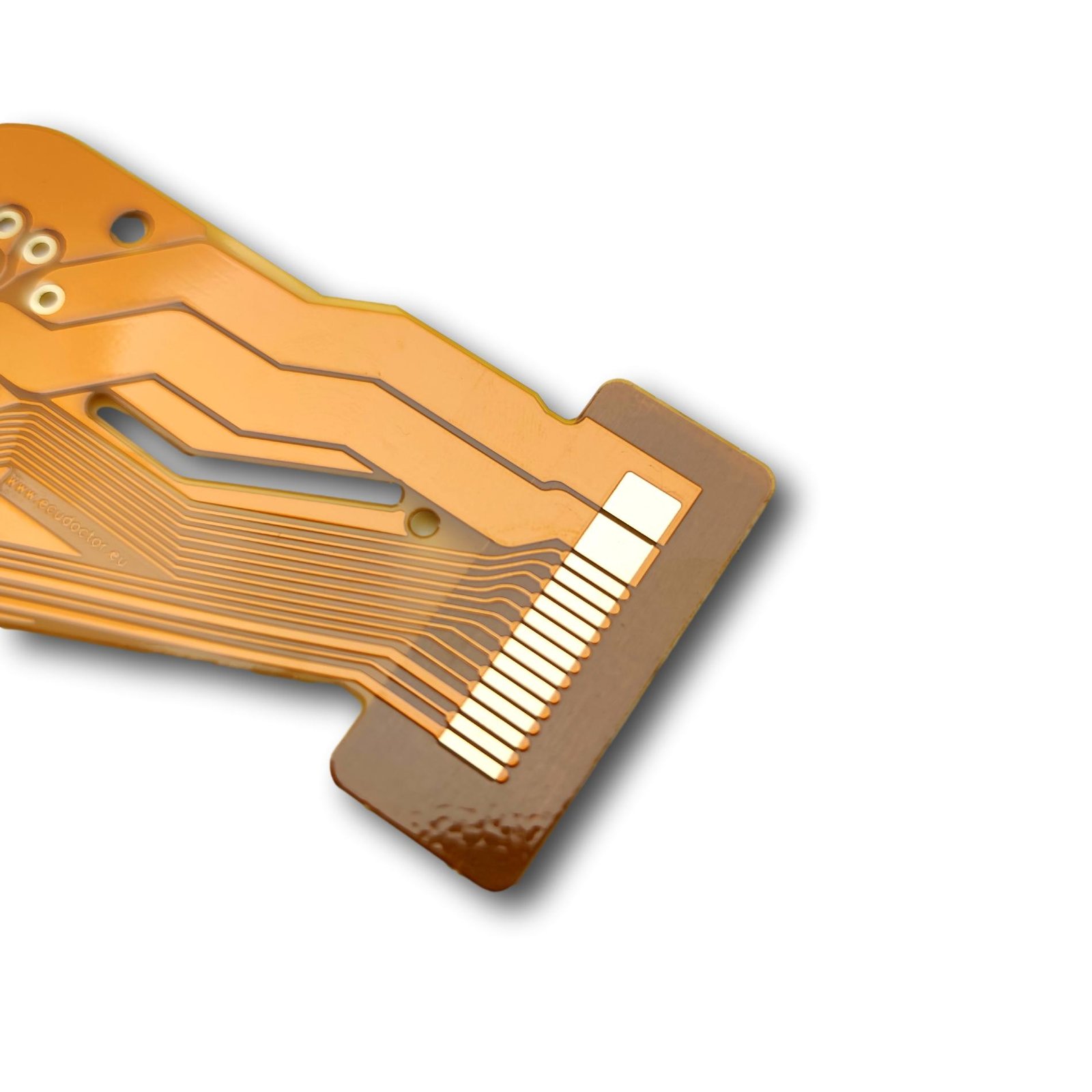

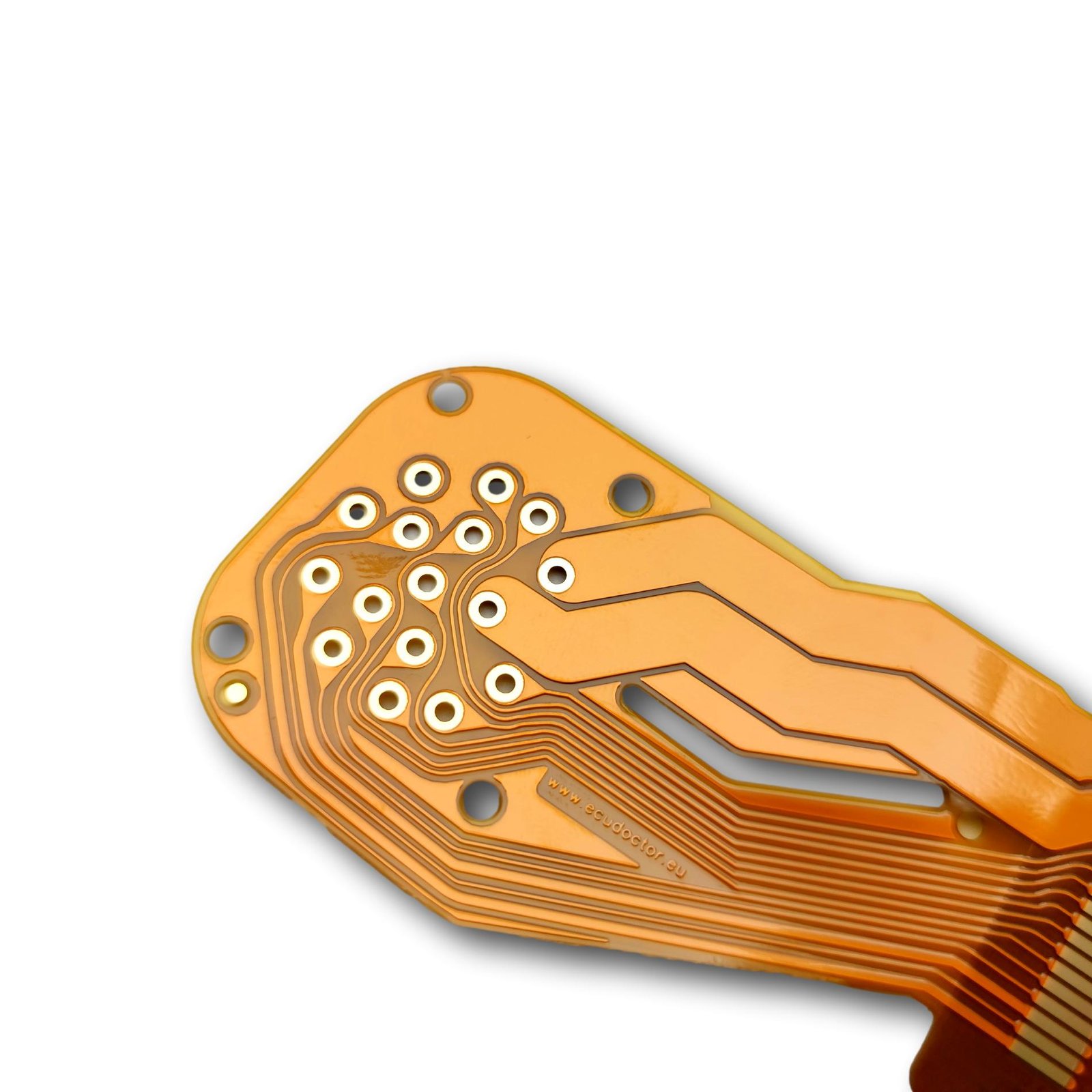

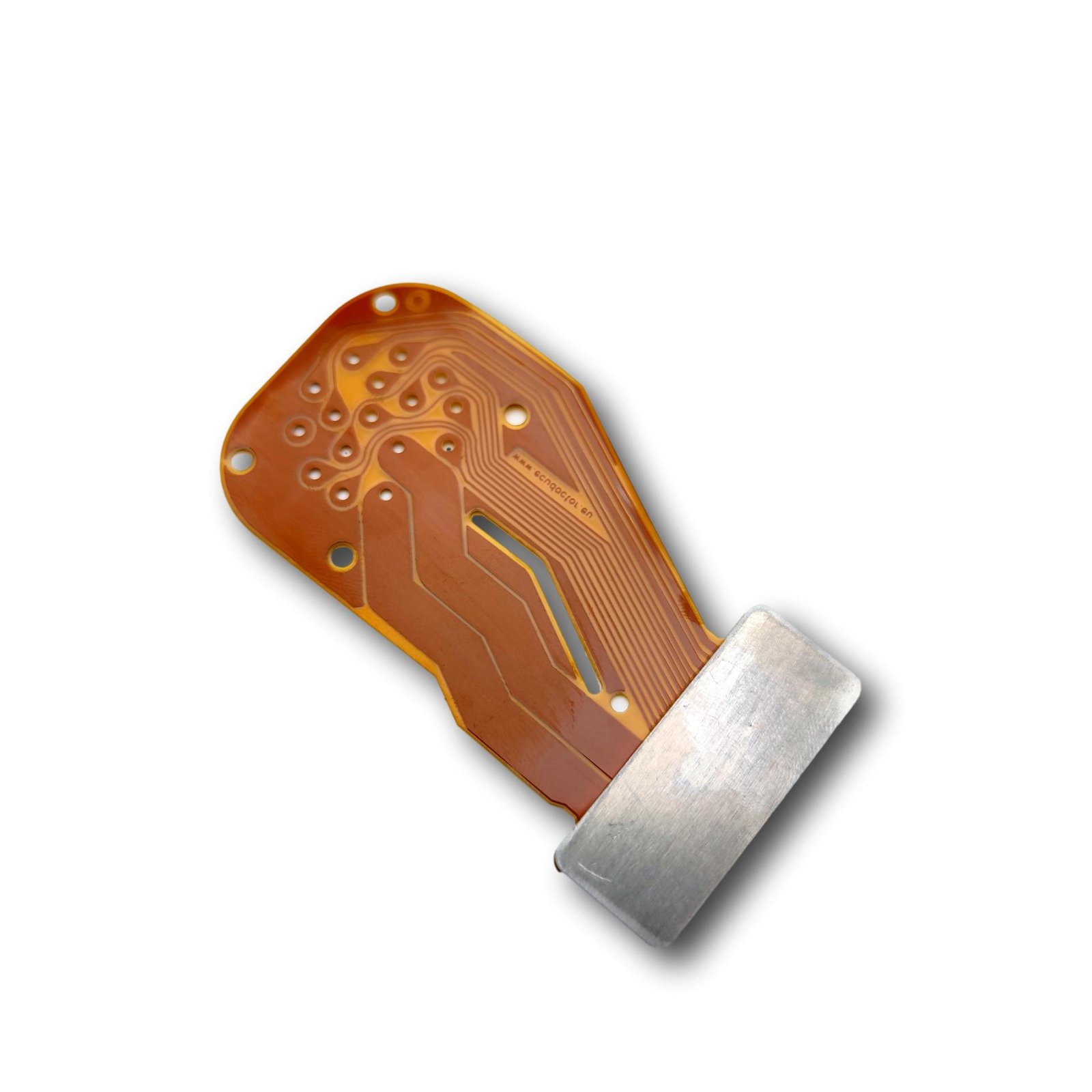

Taśma flex gniazda wtyczki Stronic DL501

Wzmocniona taśma flex gniazda wtyczki S-tronic DL501 (0B5) od ECUDoctor. Rozwiązuje fabryczne usterki sterowników Audi. Sprawdź ofertę R&D i usługę montażu!

Geneza produktu i fabryczny problem techniczny (Aspekt R&D)

Dwusprzęgłowe, 7-biegowe automatyczne skrzynie biegów typu S-tronic (kod fabryczny DL501, oznaczenie koncernu VAG 0B5) montowane wzdłużnie w pojazdach Audi (m.in. A4 B8, A5, A6 C7, A7, Q5) uchodzą za wysoce zaawansowane technologicznie, jednak posiadają znane fabryczne słabości konstrukcyjne. Jednym z najbardziej krytycznych punktów podatnych na awarie w mechatronice tego układu jest oryginalna taśma elastyczna (flex) łącząca główną płytę sterującą z zewnętrznym gniazdem wtykowym wiązki skrzyni.

Fabryczny komponent OEM w warunkach ciągłej eksploatacji termicznej oraz w środowisku zanurzeniowym gorącego oleju przekładniowego ATF ulega stopniowemu starzeniu. Pod wpływem cyklicznych zmian temperatury (wahania od ujemnych zimowych po robocze +130°C na mechatronice) oraz wibracji generowanych przez silnik i układ napędowy, fabryczna powłoka izolacyjna twardnieje, a mikroskopijne miedziane ścieżki przewodzące pękają. Skutkuje to błędami komunikacji CAN, przechodzeniem skrzyni w tryb awaryjny (limp-mode), kodami błędów czujników prędkości obrotowej (P17D8, P2765, P0715) oraz całkowitym zanikiem zasilania zaworów elektromagnetycznych (solenoidów).

Dokładna specyfikacja techniczna i innowacje konstrukcyjne

W odpowiedzi na powtarzające się awarie oryginalnych podzespołów, nasz wewnętrzny dział badawczo-rozwojowy (R&D) w ECUDoctor przeprowadził dwuletni cykl badań materiałowych i testów obciążeniowych na hamowniach skrzyni biegów. Opracowana przez nas taśma flex gniazda wtyczki DL501 eliminuje wady fabryczne poprzez zastosowanie nowoczesnych inżynieryjnych rozwiązań:

• Elastomery nowej generacji: Zamiast standardowego poliimidu podatnego na mikrospękania, zastosowano zaawansowany kompozyt polimerowy o podwyższonej odporności na hydrolizę oraz długotrwałe działanie dodatków uszlachetniających w olejach ATF (specyfikacja Dexron / VW G 052 529).

• Kompensacja termiczna i stabilność naprężeń: Elastyczna struktura taśmy zachowuje pełną elastyczność w szerokim zakresie roboczym od -40°C do +150°C, zapobiegając zrywaniu połączeń lutowanych pod wpływem rozszerzalności cieplnej aluminium obudowy mechatroniki.

• Wzmocnione ścieżki miedziane o podwyższonym przekroju: Zoptymalizowana geometria i grubość warstwy miedzi elektrolitycznej redukują oporność elektryczną oraz całkowicie eliminują spadki napięć zasilających zawory sterujące ciśnieniem oleju.

• Potrójne uszczelnienie strefy wtykowej: Zintegrowany kołnierz uszczelniający ze specjalistycznego fluorosilikonu chroni przed kapilarnym podciąganiem oleju na zewnątrz złącza oraz zapobiega zwarciom elektrycznym w piniach gniazda.

Proces produkcji i kontrola jakości w ECUDoctor

Każda partia taśm flex produkowana jest we własnym zapleczu produkcyjnym ECUDoctor w Polsce pod ścisłym reżimem jakościowym zgodnym z normami motoryzacyjnymi. Proces obejmuje testy interferometryczne ciągłości ścieżek, cykliczne próby starzeniowe w komorach cieplnych oraz symulację obciążeń dynamicznych w warunkach roboczych. Dzięki temu dostarczamy na rynek zamiennik o trwałości przewyższającej fabryczny standard OEM.

Najważniejsze cechy produktu

• Bezpośredni zamiennik fabrycznej taśmy mechatroniki S-tronic DL501 (0B5).

• Odporność na degradację chemiczną w gorącym oleju ATF (zakres pracy -40°C do +150°C).

• Eliminacja fabrycznych pęknięć ścieżek i błędów komunikacji CAN (P17D8, P2765).

• Zastosowanie wzmocnionych miedzianych ścieżek przewodzących o podwyższonej elastyczności.

• Potrójne uszczelnienie kołnierzowe zapobiegające wyciekom oleju do wtyczki zewnętrznej.

• W pełni kompatybilna z oryginalną płytą sterującą TCU oraz fabrycznymi wiązkami.

• Produkt opracowany i przetestowany w polskim dziale R&D ECUDoctor.

Kompatybilność i numery sterowników

Komponent dedykowany do 7-biegowych dwusprzęgłowych skrzyń automatycznych S-tronic / 0B5 / DL501 montowanych w pojazdach grupy VAG (Audi A4 B8, A5, A6 C7, A7, Q5) w latach 2008–2018.

Powiązane numery OEM / Numery sterowników TCU / Oznaczenia fabryczne:

• 0B5927156D, 0B5927156E, 0B5927156F, 0B5927156K

• Temic DL501 / 0B5 Mechatronic Unit

• Kody błędów VAG powiązane z usterką: P17D8 (Ograniczenie temperatury sprzęgła), P2765 (Czujnik prędkości obrotowej wejścia B), P0715, P179E, P174C.

Wymagania montażowe i profesjonalny serwis

⚠️ Ważna informacja dla instalatorów i mechaników:

Montaż taśmy flex w mechatronice S-tronic DL501 wymaga precyzyjnych umiejętności z zakresu mikroelektroniki samochodowej, czystości w warunkach warsztatowych oraz specjalistycznego sprzętu lutowniczego. Nieprawidłowe ułożenie taśmy lub uszkodzenie delikatnych punktów lutowniczych na płycie TCU może prowadzić do nieodwracalnego uszkodzenia sterownika.

Opcja profesjonalna ECUDoctor: Jeśli nie dysponujesz zapleczem do precyzyjnego montażu podzespołów elektronicznych, oferujemy możliwość wysłania całej mechatroniki do naszego serwisu w Polsce. Nasi eksperci wykonają profesjonalną wymianę taśmy, testy na symulatorze mechatroniki oraz udzielą pisemnej gwarancji.

Parametry produktu

Często zadawane pytania (FAQ)

Jakie są główne objawy uszkodzenia oryginalnej taśmy flex w skrzyni DL501?

Najczęstsze objawy to nagłe przejście skrzyni w tryb awaryjny (brak biegów parzystych lub nieparzystych), komunikaty na desce rozdzielczej o usterce skrzyni biegów, a w diagnostyce komputera pojawiają się kody błędów P17D8, P2765 oraz błędy komunikacji z czujnikami obrotów.

Czym taśma flex produkcji ECUDoctor różni się od tanich zamienników z rynku azjatyckiego?

Nasza taśma jest owocem 2 lat badań R&D w Polsce. Posiada grubsze ścieżki miedziane o wyższej elastyczności, dedykowany polimer odporny na agresywne dodatki w oleju ATF w temperaturze do +150°C oraz certyfikowane potrójne uszczelnienie wtyczki, co eliminuje problem nawracających awarii.

Czy wymiana taśmy wymaga demontażu całej skrzyni biegów z pojazdu?

Nie ma potrzeby demontażu całej skrzyni biegów. Wymaga to jednak spuszczenia oleju ATF, demontażu miski olejowej skrzyni oraz demontażu mechatroniki (sterownika hydrauliczno-elektronicznego).

Czy taśma wymaga programowania po zamontowaniu?

Sama taśma flex jest elementem czysto elektrycznym (przewodzącym) i nie wymaga kodowania. Po zakończeniu montażu i zalaniu nowego oleju zalecamy jednak wykonanie adaptacji podstawowych skrzyni biegów za pomocą testera diagnostycznego (np. ODIS, VCDS).

Jakie narzędzia są potrzebne do montażu taśmy w mechatronice?

Wymagane jest profesjonalne stanowisko lutownicze z precyzyjną stacją hot-air/lutownicą grotową o kontrolowanej temperaturze, penszeta antystatyczna oraz preparaty do czyszczenia złączy precyzyjnych.

Co w sytuacji, gdy obawiam się uszkodzenia płyty TCU podczas lutowania?

W takiej sytuacji możesz skorzystać z naszej usługi hybrydowej. Wyślij mechatronikę do serwisu ECUDoctor – nasi inżynierowie zamontują komponent, przetestują sterownik na dedykowanym symulatorze i odeślemy gotowy do montażu podzespół z gwarancją.

Dla kogo przeznaczona jest ta oferta – czy klient indywidualny może wymienić tę część samodzielnie?

Produkt kierujemy głównie do niezależnych warsztatów, specjalistów ASB oraz elektryków samochodowych. Klient indywidualny może zakupić część dla swojego mechanika lub skorzystać z kompleksowej usługi regeneracji bezpośrednio w naszym serwisie.

Czy produkt objęty jest gwarancją producenta?

Tak, na wszystkie autorskie podzespoły produkowane przez ECUDoctor udzielamy pełnej 24-miesięcznej gwarancji.
