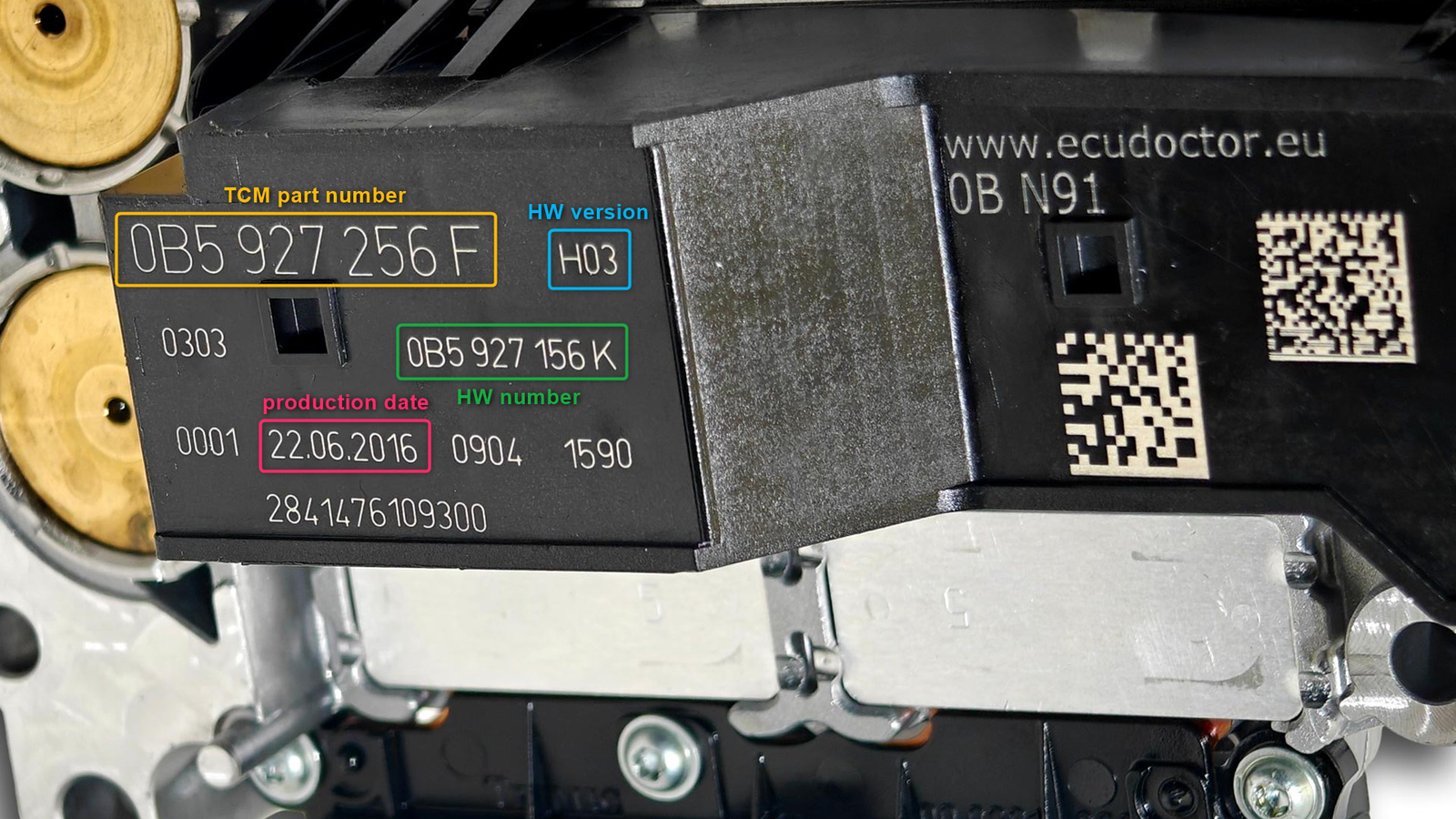

S-Tronic DL501 (0B5): Oznaczenia, numery i generacje sterowników

Dwusprzęgłowa przekładnia S-Tronic 0B5 (znana również pod oznaczeniem producenta jako DL501) trafiła do seryjnej produkcji w 2008 roku. Została zaprojektowana przez inżynierów Audi we współpracy z firmą BorgWarner z myślą o pojazdach z silnikiem umieszczonym wzdłużnie i stałym napędem na cztery koła Quattro. Zaimplementowano ją w szerokiej gamie modeli z grupy VAG oraz sporadycznie w innych markach:

• Audi: A4 (B8/B8.5), A5 (8T/8F), A6 (C7/C7.5), A7 (4G), Q5 (8R), S4, S5, S6, S7
• Porsche: Macan (warianty z adaptowaną przekładnią DL501)

Sterownik mechatroniki w tej skrzyni występował w dwóch głównych rewizjach sprzętowych: Generacja 1 (Gen1) produkowana w latach 2008–2012/2013 oraz Generacja 2 (Gen2) montowana od roku 2013 do końca cyklu produkcyjnego.

Analiza błędów, usterki czujników oraz problemu z ochroną komponentu (Immobiliser / CP)

Elektronika skrzyń DL501 cierpi na szereg unikalnych usterek wynikających z trudnych warunków pracy (zanurzenie w gorącym oleju przekładniowym, skrajne wstrząsy) oraz zawiłości programowych:

• Przesunięcie offsetu czujników ciśnienia: Fabryczna funkcja adaptacji kompensuje zużycie czujników, zapisując zmienny parametr offsetu w pamięci EEPROM. Przeniesienie tego parametru przy zwykłym klonowaniu do innego czujnika powoduje odczytywanie zakłamanych wartości ciśnienia roboczego (szarpanie, twarde redukcje, przechodzenie w tryb awaryjny).
• Uszkodzenia czujników zakresu jazdy (zbieżności biegów) oraz temperatury: Prowadzą do braku możliwości włączenia biegów parzystych/nieparzystych.
• Problem Ochrony Komponentu (Component Protection / CP): Zablokowanie pracy skrzyni po zamontowaniu używanego sterownika z innego pojazdu.
• Błędy spójności danych oprogramowania: Całkowite „uceglenie” sterownika przy niewłaściwej próbie wgrania wsadu z innej generacji ze względu na różnice w wielkości i strukturze obrazu FLASH/EEPROM.

Tabela Specyfikacji i Diagnostyki Komponentu

Mity z internetowych forów i warsztatów

Mit 1: Sterownika Gen2 nie można zastosować w pojeździe, gdzie fabrycznie występował Gen1.

Rzeczywistość: Jest to w 100% możliwe i bezpieczne. W ECUDoctor przeprowadzamy autorską konwersję oprogramowania, adaptując strukturę pliku z Gen1 do wymogów sterownika Gen2. Przenosimy dane immobilisera, VIN oraz przebieg, dając klientowi nowszą, mniej awaryjną elektronikę bez modyfikacji wiązki auta.

Mit 2: Wystarczy zrobić zrzut „1:1” (Full Backup) i wgrać go do drugiego sterownika, aby skrzynia działała prawidłowo.

Rzeczywistość: Zwykły klon przepisuje unikalny offset fabryczny czujników ciśnienia starego sterownika. W nowej płycie czujnik ma inną charakterystykę fizyczną – po wgraniu starego offsetu komputer będzie błędnie mierzył ciśnienie oleju, co wywoła szarpania i doprowadzi do spalenia sprzęgieł.

Mit 3: Każda zmiana sterownika 0B5 wymaga płatnego połączenia online z serwerem producenta (ODIS GeKo).

Rzeczywistość: ECUDoctor potrafi pominąć wymóg procedur online. Dopisujemy sterownik na stole z nadesłanego modułu BCM2 i kluczyka, bądź wykonujemy modyfikację plikową (Immo Off / VIN Matching) z poziomu samej pamięci ECU.

Dlaczego tradycyjne serwisy niszczą ten sterownik?

Głównym błędem zwykłych warsztatów jest traktowanie sterowników Gen1 i Gen2 jako urządzeń tożsamych programowo. Próby wgrywania wsadu z Gen1 bezpośrednio do pamięci układu TriCore sterownika Gen2 skutkują nieodwracalnym uszkodzeniem struktury bootloadera.

Ponadto serwisy nie posiadają narzędzi algorytmicznych pozwalających na wyizolowanie i modyfikację bloku odpowiedzialnego za kalibrację ciśnienia. Zamontowanie sterownika ze „zwykłego klona” kończy się często uszkodzeniem mechanicznym zespołu sprzęgieł w wyniku niewłaściwego ciśnienia spięcia (np. zbyt niskie ciśnienie powodujące uślizg).

Technologia ECUDoctor – Jak rozwiązaliśmy ten problem?

W labolatorium ECUDoctor opracowaliśmy dedykowane procedury inżynierii wstecznej dla całej rodziny 0B5 DL501:

Rekonstrukcja i Zerowanie Offsetów: Przetwarzamy obraz pamięci FLASH + EEPROM, wyliczając sumy kontrolne i zerując adaptacje ciśnienia do wartości nominalnych. Nowo zamontowany sterownik po przejechaniu 5–10 km samodzielnie i precyzyjnie kalibruje podłączone czujniki.
Bezpieczna Konwersja Gen1 $\rightarrow$ Gen2: Stworzyliśmy autorski translator map pamięci. Pozwala to na zainstalowanie młodszego sterownika drugiej generacji w starszym aucie przy zachowaniu 100% spójności danych diagnostycznych.
Modyfikacje Plikowe pod VIN: Dla tunerów i zewnętrznych warsztatów generujemy zmodyfikowane wsady do samodzielnego wgrywania popularnymi programatorami (Flex, VVDI, AutoTuner, PCMFlash).

Dedykowane Stanowisko Testowe ECUDoctor

Każdy przeprogramowany lub zregenerowany sterownik trafia na autorskie stanowisko diagnostyczne. Układ jest podłączany do magistrali komunikacyjnej emulującej pracę sterownika silnika (ECU) oraz modułu komfortu (BCM2).
Płytka elektroniki poddawana jest testom obciążeniowym oraz symulacji zmiennych temperatur w zakresie od $-20^\circ\text{C}$ do $+140^\circ\text{C}$. Weryfikujemy stabilność napięć referencyjnych dla czujników halla, pobór prądu przez cewki zaworów oraz poprawność kalkulacji sum kontrolnych po zmianie VIN/Immo.
