Czujniki ciśnienia w mechatronice DSG DQ381 / DQ500 – przyczyny usterek i skuteczna naprawa

Mechatronika skrzyń DSG DQ381 oraz DQ500 to zaawansowany układ sterowania, w którym czujniki ciśnienia odgrywają kluczową rolę. Ich uszkodzenie jest jedną z najczęstszych przyczyn problemów z pracą skrzyni biegów i często bywa błędnie interpretowane jako awaria całej mechatroniki.

Jaką rolę pełnią czujniki ciśnienia w mechatronice DSG?

Czujniki ciśnienia w mechatronice DSG odpowiadają za:

pomiar ciśnienia hydraulicznego,
przekazywanie danych do sterownika,
prawidłowe sterowanie sprzęgłami i zmianą biegów.

Na podstawie sygnałów z czujników sterownik decyduje o momencie załączania biegów oraz sile docisku sprzęgieł. Nieprawidłowe dane z czujnika prowadzą do błędnych decyzji sterownika, co bezpośrednio wpływa na komfort i bezpieczeństwo jazdy. W praktyce oznacza to, że skrzynia biegów „nie wie”, jakie ciśnienie faktycznie panuje w układzie. Sterownik otrzymuje błędne informacje i w ramach ochrony przechodzi w tryb awaryjny. W diagnostyce uszkodzone czujniki charakteryzują się wartościami minusowymi w pomiarach wartości rzeczywistych np. -0.5 bara, co oczywiście jest niedopuszczalne, aby w skrzyni biegów panowało ciśnienie “na minusie”.

Dlaczego czujniki ciśnienia w DSG DQ381 / DQ500 ulegają uszkodzeniu?

W sterownikach DQ381 i DQ500 czujniki pracują w:

ciągłej zmiennej wysokiej / niskiej temperaturze,
środowisku oleju przekładniowego,
warunkach ciągłych zmian obciążeń.

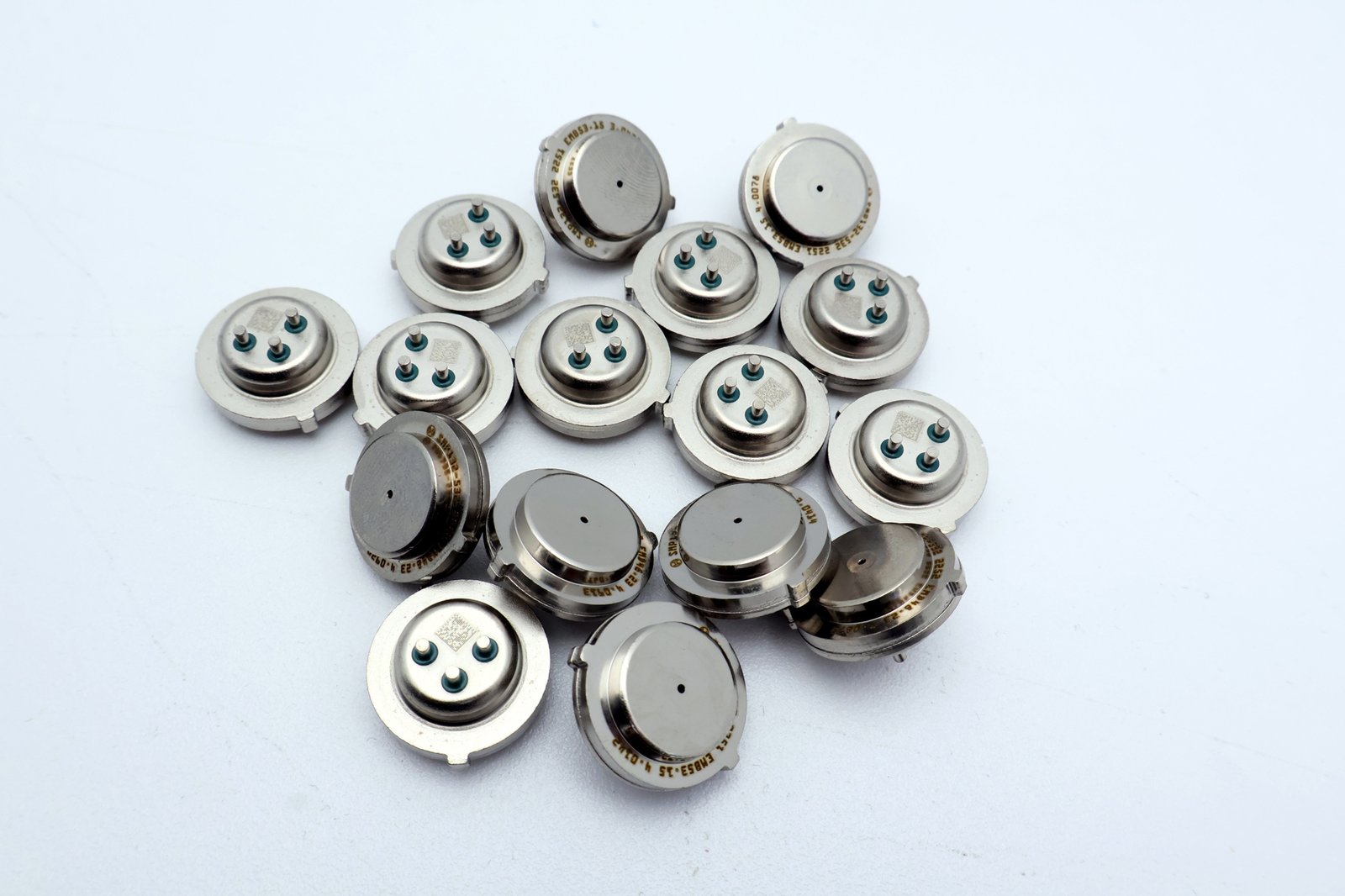

Wyżej wymienione warunki oraz to że firma Bosch zastosowała nową technologię produkcji czujników ciśnienia, która w wielu przypadkach prowadzi do awarii czujników ciśnienia w sterownikach Bosch DQ381 / DQ500. Technologia ta oparta jest na tym iż ciśnienie oleju jest podawane bezpośrednio na układ krzemowy, który oblicza ciśnienie za pomocą swojego ugięcia, przesyłając do sterownika zwrotny sygnał napięciowy (analogowy w zakresie 0,3 – 4,85V). W starszych czujnikach (DQ250 / DQ200 / DL501) był osobny układ pomiarowy (nadrukowany mostek Wheatstone’a) na płytce ceramicznej, której ugięcie mierzył zewnętrzny kontroler wbudowany również w czujniku. Obie technologie po dłuższym okresie eksploatacji, posiadają błędy wynikające z ich warunków eksploatacji i miniaturyzacji.

Jakie objawy powoduje uszkodzony czujnik ciśnienia?

niesystematyczne pojawianie się błędu o skrzyni na liczniku
awaryjny tryb jazdy
skrzynia biegów w trybie awaryjnym. Brak biegu wstecznego.
skrzynia biegów w trybie awaryjnym. Możesz kontynuować jazdę.
P1735 / 10666 – Czujnik położenia sprzęgła 1 – usterka elektryczna
P1736 / 10668 – Czujnik położenia sprzęgła 2 – usterka elektryczna
P175D / 10693 – sprzęgło 1 otwiera się przypadkowo
P175E / 10747 – sprzęgło 1 zamyka się przypadkowo
P176F / 10748 – sprzęgło 2 zamyka się przypadkowo
P176E / 10694 – sprzęgło 2 otwiera się przypadkowo
P0805 – usterka funkcji czujnika położenia sprzęgła
P0810 / 23182 – błąd kontroli położenia sprzęgła

Czy uszkodzony czujnik oznacza konieczność wymiany całej mechatroniki?

Nie. W większości przypadków wymiana całej mechatroniki nie jest konieczna. Jeżeli problem dotyczy wyłącznie sterownika i czujników ciśnienia, możliwa jest ich skuteczna naprawa.

Wymiana kompletnej mechatroniki to:

bardzo wysoki koszt,
często niepotrzebna ingerencja w sprawne elementy.

Na czym polega naprawa czujników ciśnienia w mechatronice DSG?

Skuteczna naprawa polega na:

demontażu sterownika,
wymianie obu czujników ciśnienia,
zastosowaniu oryginalnych, ulepszonych czujników BOSCH z ostatniej produkcji,

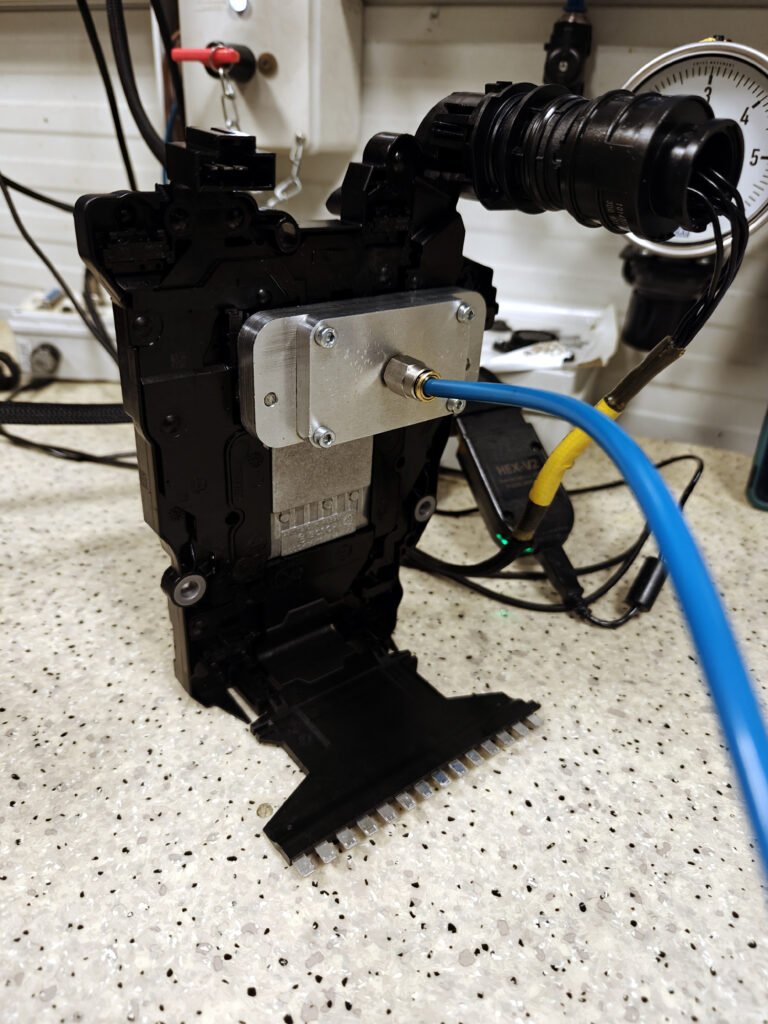

testach poprawności działania sterownika.

Wymiana tylko jednego czujnika lub stosowanie zamienników znacząco zwiększa ryzyko powrotu usterki.

Dlaczego wymiana obu czujników jest kluczowa?

Czujniki w sterowniku:

pracują w identycznych warunkach,
zużywają się w podobnym tempie.

Wymiana tylko jednego z nich powoduje, że:

drugi czujnik pozostaje potencjalnym źródłem kolejnej awarii,
problem może wrócić po krótkim czasie.

Dlatego profesjonalna naprawa zawsze obejmuje wymianę obu czujników.

Czy naprawa sterownika DSG DQ381 / DQ500 jest trwała?

Trwałość naprawy zależy od:

jakości użytych czujników,
poprawności procesu naprawy,
doświadczenia serwisu.

Zastosowanie oryginalnych, ulepszonych czujników Bosch eliminuje najczęstsze przyczyny ponownych usterek.

FAQ – DQ381 / DQ500 DSG – problemy z czujnikiem położenia sprzęgła

Co oznaczają błędy P1735 i P1736 w skrzyniach biegów DQ381 oraz DQ500?

Kody błędów P1735 (usterka elektryczna czujnika położenia sprzęgła 1) oraz P1736 (usterka elektryczna czujnika położenia sprzęgła 2) w sterownikach Bosch wskazują bezpośrednio na uszkodzenie wewnętrznych czujników ciśnienia hydraulicznego sprzęgieł. Awaria ta objawia się nagłym przechodzeniem przekładni DSG w tryb awaryjny, odcięciem biegów parzystych bądź nieparzystych lub całkowitym brakiem biegu wstecznego.

Dlaczego uszkodzony czujnik ciśnienia DSG pokazuje wartości ujemne w diagnostyce?

Wartości minusowe (np. -0.5 bara) w parametrach rzeczywistych sterownika wynikają z usterki fabrycznej nowej technologii Bosch, gdzie olej przekładniowy oddziałuje bezpośrednio na uginający się układ krzemowy. Pod wpływem skrajnych temperatur i ciągłych zmian obciążeń dochodzi do rozkalibrowania struktury półprzewodnikowej, przez co czujnik generuje błędny, zaniżony sygnał napięciowy (analogowy poza zakresem 0,3 – 4,85V).

Czy przy naprawie błędu P0810 w sterowniku DQ381 trzeba wymieniać całą mechatronikę?

Nie, błąd kontroli położenia sprzęgła P0810 nie wymaga zakupu nowej, drogiej mechatroniki, ponieważ uszkodzeniu ulega jedynie sekcja elektroniczna sterownika TCU, a nie blok hydrauliczny. Skuteczna i trwała naprawa polega na demontażu komputera i precyzyjnej wymianie uszkodzonych elementów na fabrycznie nowe, ulepszone komponenty.

Dlaczego profesjonalny serwis zawsze wymienia oba czujniki ciśnienia w DSG?

Mimo że diagnostyka komputerowa może wskazywać błąd tylko jednego czujnika (np. P175D dla sprzęgła 1), oba elementy pracują w identycznych, niszczycielskich warunkach termiczno-olejowych i posiadają zbliżony stopień zużycia. Wymiana wyłącznie jednej sztuki drastycznie zwiększa ryzyko powrotu usterki drugiego czujnika w krótkim czasie, generując konieczność ponownego, kosztownego demontażu mechatroniki.

Podsumowanie – dlaczego warto naprawić sterownik zamiast wymieniać mechatronikę?

Naprawa sterownika mechatroniki DSG DQ381 / DQ500:

usuwa realną przyczynę problemu,
jest znacznie tańsza niż wymiana całej mechatroniki,
przywraca prawidłową pracę skrzyni biegów,
pozwala uniknąć niepotrzebnych kosztów.

Zapraszamy do skorzystania z oferty regeneracji / naprawy sterownika w naszej firmie ECUDoctor, ponieważ stosujemy oryginalne czujniki oraz zawsze wymieniamy oba. Zachęcam również do śledzenia naszych mediów TikTok oraz YouTube.
